XKC(W)全框架侧面进水旋转滤网

特点：

◆　本结构按侧面进水(外进内出)方式设计,采用全框架结构,结构简单,安装维修方便.
◆　下部出水口较大,可满足流量要求,降低流速,改善流态.
◆　网板与网板间采用橡胶密封,网板与导轨间采用弹性不锈钢密封.
◆　网板为板块式,可配置粗扒齿,提高除污能力.
◆　设自过载和链板松动报警等保护装置.

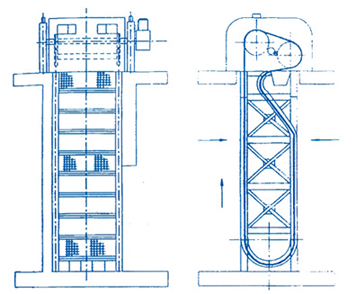

◆　本图示中,减速机为普通型式,可设置悬挂式蜗轮蜗杆减速器.
◆　配上液位差计,可实现全自动运行.
XKC(W)旋转滤网系列技术参数:
名称
单位
XKC(w)
1500
XKC(w)
2000
XKC(w)
2500
XKC(w)
3000
XKC(w)
3500
XKC(w)
4000
名义宽度
mm
1500
2000
2500
3000
3500
4000
每米水深过水流量
m3/s
0.78
1.04
1.29
1.54
1.82
2.07
使用深度
m
5-30
5-25
5-20
网孔尺寸
mm
5×5 6.34×6.34(标准型) 10×10
网板上升速度
m/min
3.6(单速) 3.6/1.8(双速)
过网流速
m/s
0.75-0.8
运行启动水位差
mm
100(轻型) 200(中型) 300(中型)
网板设计水位差
mm
600(轻型) 1000(中型) 1500(中型)
链板节距
mm
400
喷嘴冲冼水压
MPa
0.4-0.5
冲冼水量
m3/h
85
115
145
175
205
235
电动机
功率
KW
4或5.5
5.5或7.5
7.5或11
转数
r/min
1500(单速) 1500/750(双速)
行星摆线减速器
型号
XWED
4-95 5.5-95
5.5-95 7.5-106
7.5-106 11-117
速比
I
17×17=289
注:1.名义宽度是指网板滚轮中心距.
　 2.每米水深是根据滤网淹没每米水深计算,计算中取过网流速0.8m/s,阻塞系数取0.8
