| CBM型电动侧开式插板风 |
|
| 概述 |
| CBM型电动侧开式插板风门的结构和性能及特征，是按国外的先进技术并吸取了国内同类型产品，在设计和运行操作过程中所得经验而制作的，该产品主要用于煤矿通风系统风井口风机前后的风道上作截流空气之用，有全开和全关的功能，不可作调节风量之用。其结构设计轻巧，密封性能好，运行时启闭转动灵活，位置正确，具有流体阻力小，开闭较省力，介质流向不受限制，维护方便等优点，并可实施远距离操作 |
| 结构 |

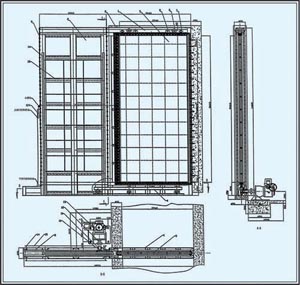

CBM型电动侧开式插板风门由内、外框架(门槽)、门板、行走方钢、导轨、齿轮、齿条、电动执行器等组成。
A、内框架由门槽、上部行走导轨、检修盖板等组成，也是二次预埋件， (详见二次预埋图)。
B、外框架由门框、上部行走导轨、框架密封板、检修盖板、罩壳、齿轮轴封等组成。考虑到门启闭时会产生一定的外泄露。为此外框架是全封闭的。
C、门板由密封条，下部行走连接支耳、上部行走滚轮、导向轮、起吊耳等组成。
D、行走方钢由行走轮、行走连接支耳、齿条等组成。 |
| 工作原理 |
风门运行需关闭时，按关门按钮，电机
受电驱动，经减速机后，带动主轴齿轮回转，通过齿轮传动使行走方钢齿条产生位移，从而带动门板行走。门板关闭时进入内框架门槽里，使风道介质完全隔断，由于门板平面四周镶有密封条，所以风门关闭后使介质不能泄露到门的另一面。
风门需开启时，按开门按钮，门板进入
外框架门槽里，由于外框架是全封闭的，所以当门板开启时介质是不会外泄露的。风门全风压开关时间小于60秒。
风门的启闭到位是靠执行器内部行程开
关控制停止的，所以门的启闭到位行程只要调整执行器内部控制系统即可(行程调试详见厂家使用说明书)。 |
|
|
|
|
|
